深孔钻镗床

深孔钻镗床用于轴类、缸筒和长管类工件的深孔钻削与镗削，可按工件旋转、刀具旋转或组合方式配置。选型应提供钻孔或镗孔直径、孔深、材质、毛坯、直线度、粗糙度和节拍，最终参数以技术协议和试切验收为准。

什么是深孔钻镗床，适合什么工件？

深孔钻镗床把深孔钻削与后续镗削能力组合在一台专用设备上，主要用于轴类、缸筒、长管和大型零件的长孔加工。它适合需要从实料钻孔、扩大已有孔径或改善孔形的任务；如果工件已有稳定底孔且目标是低余量精整，应另行比较刮削滚光或珩磨。

深孔钻镗床与深孔钻床怎么选？

加工条件	优先评估方向
从实料成孔并继续镗削、修正孔径	优先评估深孔钻镗床
主要任务是从实料批量钻孔	优先评估深孔钻床或枪钻机床
已有底孔，只做低余量表面精整	比较刮削滚光机床与深孔珩磨机床

询价与选型需要提供的参数

钻孔直径与镗孔直径
孔深、长径比与允许直线度
材质、硬度和毛坯状态
工件外径、重量与装夹基准
工件或刀具旋转方式
粗糙度、节拍与检测方法

深孔钻镗床常见问题

深孔钻镗床能否同时完成钻孔和镗孔？: 可按机型和工艺配置完成深孔钻削与镗削，但是否一次装夹、采用何种刀具及加工顺序，要根据孔径、孔深、材质和精度要求确定。
工件旋转还是刀具旋转更合适？: 轴类和规则回转体可评估工件旋转；大型、异形或不便旋转的工件通常评估刀具旋转或工作台方案。最终需核对重心、装夹、导向和安全边界。
验收深孔钻镗床应看哪些指标？: 至少应在技术协议中明确孔径、直线度、圆度或圆柱度、粗糙度、有效加工深度、节拍、检测位置和检测工具，并以约定工件试切。

电话咨询 13181368988 提交工件参数

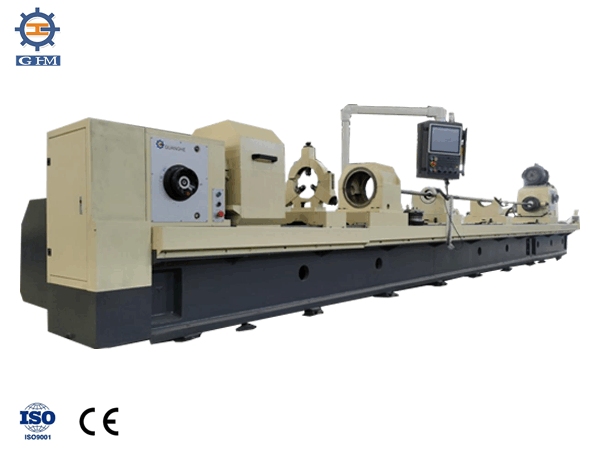

深孔钻镗床｜TK2116-1×1米：展开详细技术方案

深孔钻镗床｜TK2116-1×1米详细技术方案

以下为对应机型的技术沟通方案，不代表本分类全部机床的标准配置或统一性能承诺。实际加工能力、配置和验收指标须结合工件图纸、材料、毛坯状态及试切条件确认；待确认项不作为已确定的交付参数。

按工件条件选择加工方案

本机采用工件与刀具双旋转方式，面向深孔钻削，并可按工件条件配置扩孔、套料和镗孔工艺。镗孔可选组合刀具，或分别采用粗镗、精镗与滚压工具；具备某项工艺能力，不等于相关刀具全部包含在供货范围内。

选型前需要提供的工件条件
条件	需要说明的内容	影响的方案环节
材料及初始状态	材料牌号、硬度、热处理状态、实心或预制孔毛坯、毛坯孔尺寸与加工余量。	钻削或镗削路线、刀具材料、切削参数及冷却排屑。
尺寸与加工范围	工件外形、长度与重量；目标孔径、孔深；通孔或盲孔、台阶、交叉孔及端面条件。	有效行程、装夹接口、授油器密封与刀具进退条件。
基准与精度	尺寸公差、表面粗糙度、同心度或同轴度要求、圆度、圆柱度、直线度及对应基准。	装夹方式、加工工序和检测方法；不能用重复装夹同心度替代成品孔的同轴度验收。
批量与检测要求	批量与节拍目标、检测设备、测量位置、抽检或全检规则，以及加工时间的起止口径。	试切工艺、刀具寿命管理、生产组织和最终验收记录。

原方案分别涉及304材料、45钢效率示例和铝棒搬运条件，三者不能混为同一加工工况。铝棒搬运范围不等于本机已确认的全部加工范围；具体材料适用性须按图纸和试切确认。

机型主要参数与配置边界

本技术方案记载的参数
参数项目	方案记载	使用边界
钻孔直径	Φ25–Φ90 mm	对应本机方案，实际工件刀具及切削条件另行确认。
最大镗孔直径	Φ160 mm	按工件条件配置镗孔刀具，不代表全部孔径下可达到同一精度和节拍。
钻镗孔最大深度	1,000 mm	须结合工件装夹、导向及有效加工空间核对。
中心高	350 mm	不据此直接推定卡盘实际夹持范围。
主轴转速	10–380 r/min	高、低两档，档内无级调速；变档须停车操作。
钻杆箱转速	10–380 r/min	实际转向及与工件转速的配合按电控和工艺方案确认。
机床进给速度	5–1,000 mm/min，无级	原工艺段另记2–80 mm/min，最低进给口径存在差异，须统一后确定工艺参数。
主电机	30 kW	原配置表记载厂家为恒力，具体型号未列。
钻杆箱电机	30 kW	原配置表标注“伺服”，厂家与型号未列。
进给电机	2.3 kW伺服电机	品牌、型号及驱动器规格须在受控配置清单中明确。
数控系统	KND	具体系统型号、功能及接口待确认。
工件装夹	床头端300 mm液压卡盘＋授油器端手动卡盘	双卡盘夹紧；公称卡盘尺寸不等于最大夹持外径，须核对夹爪及工件接口。
钻杆设计长度	1.8 m	为本方案定制要求；杆径、接口、支承位置及图号待确认。

源方案未提供可确认的整机外形尺寸、整机重量、主轴通孔及总装机容量，不根据产品图片或其他机型推算补填；现场布置须以本机总图及基础图为准。

工艺路线与配置要点

按工件基准定心并通过双卡盘夹紧，核对端面、密封面与刀具入口条件。
匹配导向套，授油器向切削区域供液并承担导向、密封及支承作用。
工件与刀具旋转，刀具轴向进给；转向组合、启停顺序和联锁按最终控制方案执行。
钻削时切屑经钻杆内孔排出至拖板排屑斗，再进入储屑及回液系统。
按工艺退刀并检测加工孔，必要时进入后续镗削或滚压工序。

主要结构及配套确认内容
系统	方案结构	需核对的配置接口
床身与导轨	整体床体铸造，封闭及斜置筋板结构；双矩形淬硬导轨，床身内布置授油器移动丝杠和进给丝杠。	按整体床身布置，不沿用其他设备的多节床身拼接说明。
床头箱	滑移齿轮换档，轴承组合承受径向及双向轴向载荷；箱内油泵循环润滑。	主轴端接口、卡盘及夹爪、润滑条件与停车换档要求。
钻杆箱与进给拖板	钻杆箱驱动刀具旋转，进给系统经滚珠丝杠带动拖板轴向运动；锁紧套与钻镗杆连接。	杆外径、锁紧套孔径、支承位置及有效工进行程。
工件托架	用于工件支承，原方案注明切削时不使用。	托架配置按实际工件确定，不据外观推定切削支承能力。
授油器	供液密封、支承钻镗杆、刀具导向及工件顶紧；原方案移动机构为液压马达驱动丝杠。	顶盘及密封面、导向套间隙、锥套配合和锁紧动作关系。
钻镗杆辅助支架	可沿床身移动，原方案采用链条装置带动。	换杆时匹配支撑套，支承点数量和位置按杆件及工件条件确认。
电气、液压及温控配套	方案列有德力西电气、本公司电控柜、KND系统、福瑞泽油冷机、河北远东冷却泵及台湾油研液压阀件。	以上为源方案列示，不等于全部型号与数量已确定；最终按受控配置清单确认。

冷却排屑与润滑

冷却系统位于机床后方，采用地上油箱，包含油箱、泵站、输油管及储屑车。冷却液进入切削区域，带走热量与切屑，经回液系统循环使用。

加工状态	供液路线	排屑与回液路线
钻孔：内排屑	冷却泵 → 授油器后侧 → 切削区。	切削区 → 钻杆内孔 → 拖板排屑斗 → 大储屑箱及油箱。
镗孔：推镗	冷却泵 → 授油器后侧 → 切削区。	切削区 → 床头排屑斗 → 小储屑车 → 过滤后回油箱。
拆件及少量泄漏回油	来自授油器或工件端的回油。	床身槽 → 床体侧面回油管 → 油箱。

冷却参数尚待统一：原方案主参数记冷却泵电机7.5 kW，配置表记5.5 kW；同时记载压力2.5 MPa、流量200 L/min，尚未说明是否为同一连续工作点。不得把这些数值组合为已验证的持续供液能力，须核对泵曲线、实际工作点和电机选型。

床头端采用液压卡盘夹紧，授油器移动采用液压马达。主轴箱使用内部油泵循环润滑，其他润滑点及维护周期按本机使用说明书执行。油箱有效容积、首次加注量及管路存液量须随最终系统布置复核。

检测方法与验收边界

以下为源方案的条件性指标与待确认表达，不是针对任意材料、孔径、孔深均成立的保证值。正式验收应先约定图号、材料及硬度、毛坯状态、加工基准、刀具工艺、检测仪器、测量截面及评定长度。

原方案性能指标及确认要求
项目	源方案记载	验收边界
圆度	≤0.02 mm	按约定材料、测量截面及检测方法确认。
圆柱度	原记≤0.035/500 mm	保留原记法，公差含义和评定长度须明确，不能自动转换为其他单位表达。
尺寸精度	IT8–IT10	按具体工艺、材料及验收图纸选定，不作全部工况统一精度。
钻削表面粗糙度	原记≤Ra3.2–12.5 μm	原文将区间与“≤”并列，须确定具体限值。
镗削表面粗糙度	原记≤Ra1.6–3.2 μm	原注与工件材质有关，须按实际工件选定限值。
滚压表面粗糙度	Ra0.4 μm	对应滚压工艺，不得作为钻削直接结果。
直线度	原记小于0.1/1,000	量纲、基准与评定长度未明确，不能直接转为保证值。
加工孔出口偏斜	原记小于0.15/1,000	量纲、基准与检测方法待确认；不用于代替盲孔底部位置验收。
重复装夹同心度	0.03 mm以内	需约定测试工件与测量方法；它是装夹要求，不等同成品孔同轴度。
镗孔加工余量	一般不大于8 mm	未注明单边或直径余量，确认口径及工况后再使用。

源方案记录的效率示例为45钢、工件长度1,000 mm、孔径Φ50.8 mm、加工时间15分钟。毛坯孔、硬度、刀具状态及是否包含装夹、快进快退和测量均未定义，因此仅作为技术讨论线索，不作为报价节拍或对304及铝材的加工承诺。

工厂预验收：检查部件组成、工艺性能、几何精度与工作精度；对应本机的精度验收标准应提供可核对的版本。
现场终验收：安装调试后按确认图纸试加工三件合格典型工件，并形成逐件检测记录。
记录应覆盖图号、材料与硬度、孔径公差、圆度与圆柱度、直线度或出口偏斜、对应工序的粗糙度及约定节拍。
源方案引用的部分标准版本较旧且存在编号待核项；本栏目不将其认定为现行有效标准，正式技术协议须复核适用版本和检验方法。

安装条件、安全与供货确认

条件	源方案要求	需确认内容
电源	三相380 V，±10%；50 Hz，±1 Hz。	现场容量、保护及接地、干扰源和设备接口须按电气资料核对。
环境温度	5–40 ℃。	与实际现场及温控配置对应。
湿度	正常10%–50%；短期不超过1个月时最大75%。	按实际环境确认防潮及维护要求。
周边环境	避免过多灰尘、腐蚀性气体、阳光直射和异常振动。	基础、吊装、操作及检修空间以总布置图和现场条件为准。
