产品介绍

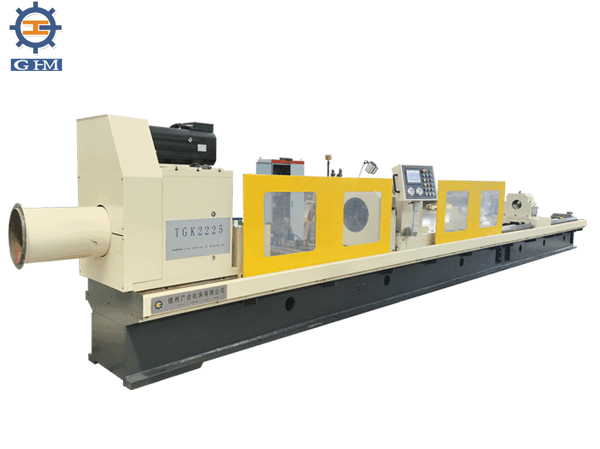

TGK25 TGK36型数控深孔刮滚机床主要应用于缸筒的批量生产，采用刮削-滚光工艺用于各种缸筒内孔表面的精密加工。也可用于热轧缸筒的镗削-刮削-滚光组合加工。加工孔径精度IT7-IT10级，表面粗糙度不大于Ra0.2-0.4μm。
TGK25 TGK36型数控深孔刮滚机床采用工件固定，刀具旋转进给的加式方式。床体采用双矩形导轨。授油器通过伺服电机顶紧工件。冷却系统采用地上油箱结构，过滤方式采用排屑机-磁性分离器-精守滤器三级过滤方式，过滤精度50μ。机床配备德国SIEMENS808D数控系统，缸筒长度不大于3m采用滚珠丝杠进给，大于3m的采用齿轮齿条进给。机床配备自动涨缩组合刀具，效率比较需采用相同工件、工艺范围与完整节拍口径，并以可复核测试记录为准。
主要技术参数
项目名称 | TGK25 (1-8m） | TGK36 (1-10m) |
|---|---|---|
镗孔直径范围 (mm) | 80-250 | 100-360 |
镗孔最大深度 (mm) | 500-8000 | 500-10000 |
机床导轨宽度 (mm) | 600 | 650 |
中心高度（从平导轨至主轴中心） (mm) | 400 | 500 |
进给速度范围 （mm/min） | 10-3500 （无级） | 10-3500 （无级） |
镗杆箱主电机 （kW） | N=60 CTB交流主轴电机 | N=60 CTB交流主轴电机 |
钻杆主轴转速范围、级数 （r/min） | 60-1200 两档无级 | 10-500 两档无级 |
工件夹持范围 (mm) | 100-350 | 120-420 |
进给电机 （kW） | N=7.0 交流伺服电机 | N=7.0 交流伺服电机 |
数控系统 | SIEMENS 808D | SIEMENS 808D |
液压泵电机 | N=2.2kW N=1440r/min | N=2.2kW N=1440r/min |
冷却泵电机 | N=7.5kW N=1440r/min 2组，1组采用变频控制 | N=11kW N=1440r/min 2组，1组采用变频控制 |
冷却系统额定压力 (Mpa) | 0.6 | 0.6 |
提液泵电机 | N=11kW N=1440r/min 2组 | N=11kW N=1440r/min 2组 |
冷却系统流量 (l/min) | 100-800 （两组，一组变频） | 100-1200 （两组，一组变频） |
其它非标配规格
(1)配置床头箱，工件旋转（TGK25/1、TGK36/1）
(2)可以采用推镗-拉镗组合刀具，用于精密冷拔管或者粗镗后热轨管的加工，加工直径余量不大于1.5mm，推荐使用气动刀具。
(3)采用镗削-刮削-滚光加工时，一般加工直径余量不超过4m。当孔径大于Φ140mm时，推荐使用液压刀具。
床头箱转速 (r/min) | 5-80 全无级 | 5-250 三档无级 |
工件夹持范围 (mm) | 80-300 | 120-420 |
卡盘夹持范围 （3米以内特殊配置） (mm) | 80-300 | 120-420 |
床头箱电机功率 (kW) | 30 | 60 |
