产品介绍

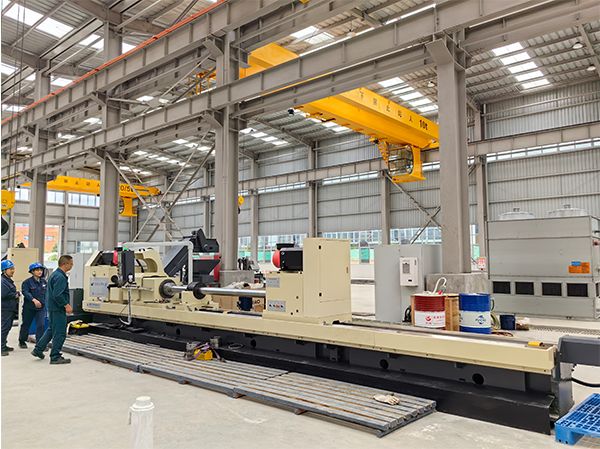

TGK2240型数控深孔刮滚机床主要应用于缸筒的批量生产，按照工件旋转—刀具旋转配置，适用于镗孔、刮削和滚光操作,既可高效粗镗，又可高效镗孔、刮削和滚光一次加工。加工孔径精度IT7～IT10级，表面粗糙度不大于Ra0.2-0.4μm。
TGK2240型数控深孔刮滚机床采用工件旋转，刀具旋转进给的加工方式。主轴为大通孔结构，可方便排出铁屑和切削液。床体采用双矩形导轨。授油器通过伺服电机移动，并通过锥孔定位顶紧工件。采用台湾涌镇液压站。冷却系统采用地上油箱结构，过滤方式采用排屑机-磁性分离器过滤方式。机床配备德国SIEMENS数控系统，缸筒长度不大于3m采用滚珠丝杠进给，大于3m的采用齿轮齿条进给。机床配备高效率自动涨缩组合刀具,效率比较需采用相同工件、工艺范围与完整节拍口径，并以可复核测试记录为准。
主要技术参数
项目名称 | TGK2240 (1-8m） |
|---|---|
镗孔直径范围 (mm) | 100-420 |
镗孔最大深度 (mm) | 1000-8000 |
机床导轨宽度 (mm) | 755 |
中心高度（从平导轨至主轴中心） (mm) | 625 |
进给速度范围 (mm/min) | 10-3500 （无级） |
床头箱主电机 | N=60kW CTB交流主轴电机 |
床头箱主轴转速范围 级数 | 5～80r/min 无级 |
镗杆箱主电机 | N=60kW CTB交流主轴电机 |
镗杆主轴转速范围 级数 | 10～500r/min 两档无级 |
工件夹持范围 (mm) | 100-350 |
进给电机 | N=7.5kW 交流伺服电机 |
数控系统 | SIEMENS 808 |
液压泵电机 | N=2.2kW n=1440r/Min |
冷却泵电机 | N=711kW n=1440r/Min 2组，1组采用变频控制 |
冷却系统额定压力 (Mpa) | 0.6 |
冷却系统流量 (l/min ) | 100-1200 （两组，一组变频控制） |
