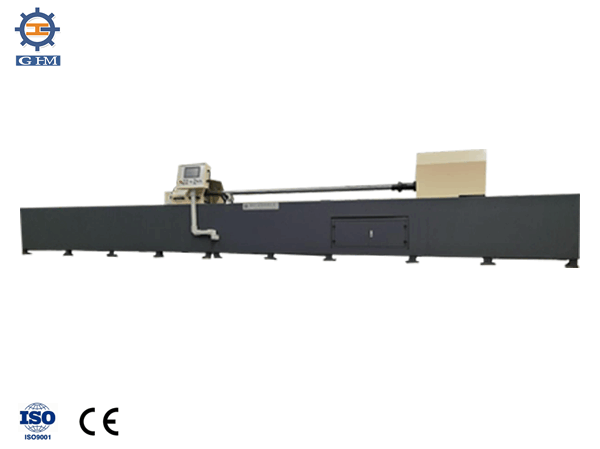

2MK50×3米 数控深孔珩磨机技术方案

用于圆柱形深孔工件的内孔精整，主要加工通孔；盲孔需结合孔底形状、刀具越程、退刀空间与冷却条件另行确认。加工时工件固定，珩磨头旋转并沿孔轴向往复。本页为该机型的技术选型参考，不代表全系列统一配置或所有工况的无条件精度保证。

按工件条件选择加工方案

工艺路线与配置要点

工艺流程为：工件装夹找正 → 设置转速、行程与涨紧等参数 → 珩磨头旋转往复加工 → 冷却过滤回用 → 停机测量与复核。工件支撑架的滚轮用于装夹时转动找正，找正后使用链条锁紧，正式珩磨时工件保持固定。

主轴箱通过珩磨杆驱动珩磨头旋转，拖板带动轴向往复。涨紧力经主轴内顶杆、珩磨杆芯轴传至珩磨头，使砂条与孔壁接触。具体涨缩执行机构、力传递组件及控制量标定，需依据装配图和最终控制方案确认。

根据材料、孔径、珩前余量和目标表面质量选择砂条材料、粒度、长度及数量，并匹配珩磨头涨缩范围。转速、往复速度、涨紧量或力、加工次数及时间需通过指定工件试加工确定；本方案不预填无依据的节拍承诺。

主要技术参数

整机外形尺寸、重量、基础、工件最大重量与支撑间距未在本参考方案中明确，应按工件与最终总图确认。冷却泵工作点、有效储液量、过滤精度以及涨缩机构完整配置须进一步匹配，本页不将未确认数据作为选型保证。

主要结构与控制保护

整机由高、矮机架、主轴箱及拖板、珩磨杆与珩磨头、珩磨杆支架、工件支撑装置、冷却过滤系统及电气控制系统组成。机架采用钢管焊接组合骨架，主轴箱与拖板采用 HT300 铸铁；直线导轨配合分节安装的齿条完成往复进给。

珩磨杆内设芯轴传递涨紧力，按加工孔径选择杆径和长度。方案设置两组珩磨杆支架，托辊高度可调，并随杆径匹配支撑套，使珩磨杆与主轴中心保持一致。工件托架通过升降丝杆找正孔轴线，随后锁紧工件。

支持手动与自动加工，可设置主轴转速、珩磨行程、顶紧扭矩及循环次数或时间。进给电机与减速箱联接处设扭矩限制器；异常扭矩触发信号后，拖板停止并显示故障。方案还配置行程限位、急停及防护装置，具体联锁与复位方式以设备实际程序和使用说明书为准。

冷却过滤、现场条件与维护

冷却泵通过可调万向喷头将珩磨油送入加工区，用于连续冷却、润滑与清洗。防护罩、上护翼及回油槽收集冷却液和磨屑，经磁性分离器与纸带过滤机处理后循环使用。

需结合珩磨头、砂条与工件材料确认油品、实际供液量、过滤精度、油箱有效容积、系统存油和维护周期，不能仅以泵电机功率推断供液能力。

运行前确认防护就位、工件可靠锁紧及油路正常；尺寸测量、行程调整、维护和卸件应停机并确认安全后进行。保持作业区无油水积聚与杂物，停用时按说明书进行防污、防锈和运动部件维护。

检测方法与验收边界

上述尺寸精度与粗糙度为方案参考范围，不构成对全部材料、全部孔径或 3 米全长的无条件保证。最终验收方法和适用标准需另行核对；珩磨头、砂条、珩磨杆与支撑套的规格、数量和接口，以确认的配置清单为准。

提交图纸，获取参考方案

请准备材料与硬度、珩前孔径及余量、孔径与孔深、外形尺寸与重量、通孔或盲孔及孔底形状、尺寸公差、表面粗糙度、同轴度或同心度、直线度、圆度与锥度、批量节拍、测量基准和检测要求，以便核对机型、刀辅具、装夹与验收方案。
